1.系統簡介

海關卡口集中監控系統是海關物流監控系統的重要組成部分，系統把卡口的各種設備科學高效的集成起來，通過卡口設備自動采集的數據，與海關風險信息平臺的分析數據相結合，解決貨物在裝卸、堆放、查驗、轉關運輸、放行等環節中的信息監控和實體監控相結合的問題，從而加強海關對進出口貨物的有效監管。

海關卡口集中監控系統的實施對象主要為集裝箱場站，針對海關監管要求和場站業務進行設計。根據海關的監管要求，場站需要配置進出場站的雙向卡口，其中出口需要配置箱號識別、電子車牌識別、電子地磅、電子欄桿，入口設置電子欄桿，同時在場站內部安裝視頻監控系統。系統將卡口車道采集的數與海關上報數據對比，并獲取海關的相關指令。

2.系統構成

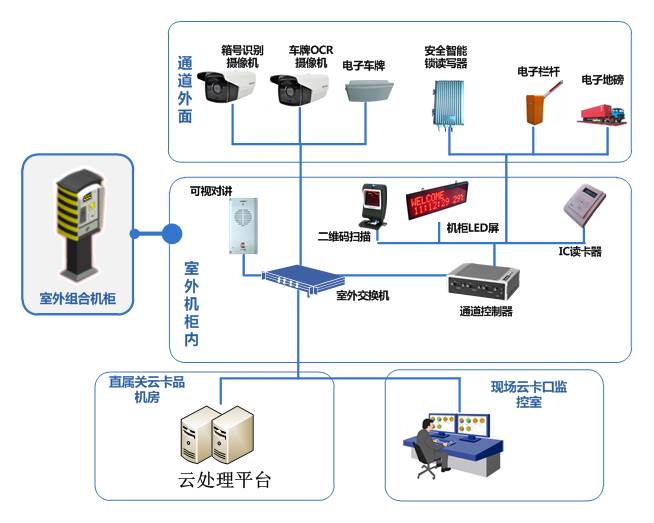

場站集中監控系統由前端采集控制子系統、卡口集中監控子系統、Web卡口作業子系統和視頻監控子系統四部分組成。

前端采集控制子系統

主要采集運輸工具、卡口設備信息，驅動、控制卡口各設備相互協調工作。當接收到車輛到來信號后，前端采集控制子系統完成以下功能：

1) 電子車牌識別功能：讀取車牌號碼，驗核車牌的合法性，判別車牌類別。

2) 集裝箱號識別功能：自動讀取集裝箱號碼。

3) 電子地磅控制功能：對車輛及其運載貨物實施稱重。

4) 電子欄桿控制功能：按照后臺核查比對子系統的指令，執行開啟或關閉欄桿指令，引導車輛按指示方向前進。

5) 信息和語音指示功能：用多媒體聲音裝置發出語音或警報聲音。

卡口集中監控子系統

實時顯示多個卡口通道的采集信息，包括卡口信息人工采集、報警信息屏幕顯示、人工抬桿等功能；顯示各卡口設備的運行狀態，即時顯示設備的報警信息、控制設備啟動停止等。

Web卡口作業子系統

包括運行管理、查詢統計及系統管理等功能。運行管理功能供職能部門進行業務設定；查詢統計功能供職能部門按照集裝箱號、場站編號等進行查詢及分類統計；系統管理功能則主要供職能部門對基本參數進行設定。

視頻監控子系統

該系統實現場站本地多路24小時監控、視頻錄像、視頻檢索與回放、報警和管理等功能，監控?cái)?shù)據的存儲時間不少于3個月，海關可全方位24小時遠程監控。該子系統相對獨立，和其他子系統無直接聯系。

3.技術特點

卡口集中監控系統的技術特點如下：

■模塊化、標準化及多線程設計

系統實現卡口設備接口的模塊化、規范化以及標準化。由于組成系統的設備種類多，且來自不同的設備供應商，需要為各種類型的卡口硬件設備設計標準化接口。各設備廠商只要編寫出符合標準化接口的軟件模塊，就可以使其設備用于卡口系統。

系統采用多線程設計，使硬件設備的數據采集工作可同時進行，節省了卡口數據采集的時間。

■ 系統兼容性

本系統兼容性強，能夠?qū)崿F(xiàn)與各監管場所業務系統無縫對接，并且能夠通過集中統一的接入?yún)f(xié)議實現與直屬海關內部平臺的無縫對接。

■ 高性能

本系統具有較高的系統性能，系統不受諸如灰塵、油污、振動、冰雪雨霧、篷布等遮擋物的影響，可在潮濕、振動、粉塵等惡劣環境條件下工作，抗電磁干擾能力強，可全天候工作。

■ 安全性

卡口系統的應用安全由卡口系統后臺應用集中管理，授權數據采用加密算法?？谲浖胁僮饔刹僮鲉T承擔責任，并記錄操作員的操作時間、代碼、姓名、操作內容等，以備查閱。另外，系統還采用了如下一些技術：電子車牌數據加密、卡口通道數據傳輸加密。全方位、多方面的保護了系統的安全性。

■擴展性

本系統采用模塊化設計，利用松耦合技術實現了較高的系統擴展性，支持在卡口業務需求變化情況下，新處理流程的接入，快速高效；支持卡口添加新設備，可以事先按照接入規范實現指定接口后，無縫接入。

4.安裝部署

系統前端采集系統部署在場站出口處的卡口房?jī)?nèi)，卡口只負責出口監管，配置集裝箱管理通道一條用于出區，安裝集裝箱箱號識別系統、電子車牌自動識別系統、電子地磅自動采集系統、自動放行控制系統。通道需安裝紅外對射檢測器、地感線圈車輛檢測器、攝像機、地磅、電子車牌讀寫器、電子欄桿等設備。集中監控中心安置在場站卡口房中。
